Instalatia prototip pentru studiului experimental al oboselii termice la aliajele cu memoria formei, are o configuratie complexa. Pentru a servi scopului propus instalatia va fi compusa din doua posturi de lucru cu acelasi tip de solicitare, pentru a scurta timpul necesar determinarilor cerute in planul de lucru, deoarece numarul de cicluri necesar unei solicitari este 10⁴ - 10⁵ cicluri, implicit timpul de functionare pentru realizarea ciclurilor este de ordinul zecilor de zile.

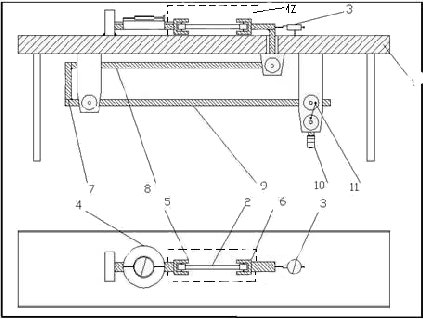

Sistemul mecanic de solicitare pentru studiul oboselii termomecanice a aliajelor cu memoria formei : 1 - batiu ; 2 - proba ; 3 - traductor de deplasare ; 4 - traductor de forta ; 5, 6 - brate de prindere a probei ; 7, 8, 9 - parghii de solicitare ; 10 - contragreutate de echilibrare ; 11 - greutati pentru solicitare ; 12 - incinta de incalzire a epruvetelor.

Epruvetele standardizate, din aliaje cu memoria formei, vor fi supuse la tractiune, fiind prinse intre bacuri, iar solicitarea se face prin intermediul unui sistem de parghii, la capatul carora se va atasa un taler pe care vor fi asezate diferite greutati. Parametrii care se vor lua în considerare:
- tipul de material metalic cu memoria formei,
principale puncte critice la încalzire si modificarile structurale ce apar;
- parametrii caracteristici ai mediului de lucru: agresivitate
(mediu coroziv sau neutru), presiune, temperatura;
- durata de viata - numarul de cicluri pentru care reperul prezinta garantie de functionare.
